據統計，80%的配網故障為單相接地故障或由于單相接地故障處置不及時而引發的相間故障。配網故障查找難、定位難一直是困擾運維人員的痛點問題。目前，配電自動化可實現故障區間選線-選段，一定程度上提升了故障處置效率，但缺少對配網故障精準定位的技術手段，限制了供電可靠性的進一步提升。行波測距技術作為電網線路故障精準定位的有效技術手段，在輸電網得到了廣泛應用，對輸電網故障可實現精確定位，大幅提升故障查找效率。但在配電網領域，由于線路拓?fù)浣Y(jié)構復雜、電纜-架空線混合、分支多、各類信號干擾多、衰減快等因素，行波測距技術的應用難度及復雜程度遠大于輸電網。
興匯公司近年來聚焦配網行波測距技術的實用化研究，探尋行波測距技術在“多分支”、“多介質”的配網場景應用中的規律，掃清“多干擾”配網場景應用中的障礙，在原有的電容取電型一二次融合柱上斷路器的基礎上，研發出了新一代行波測距型一二次融合柱上斷路器。行波測距型一二次融合柱上斷路器通過專用的行波互感器、高頻采樣芯片與高精度授時模塊進行高頻行波信號的采集與分析、上傳至主站行波定位模塊，通過基于能量分布的人工智能零點算法，計算各裝置上傳的行波數據對應的波頭信息，采用雙端行波測距原理，綜合一二次融合柱上斷路器的故障研判信息與線路拓?fù)浣Y(jié)構，對配網線路各類故障進行精準定位，將配網線路故障查找時間縮短了一半以上。
行波測距型一二次融合柱上斷路器
自2023年起，興匯公司在陜西、湖北、新疆等多地試點安裝了行波測距型一二次融合柱上斷路器，并配合供電單位進行了多次模擬故障試驗。在陜西西咸新區、湖北宜昌遠安縣，分別針對不同接地電阻及不同接地故障類型，進行了40余次接地模擬實驗，通過行波系統自動定位故障，誤差在100m內自動識別準確率為70%以上。截至目前，該設備在各地穩定運行并多次實現高精度的故障距離定位。

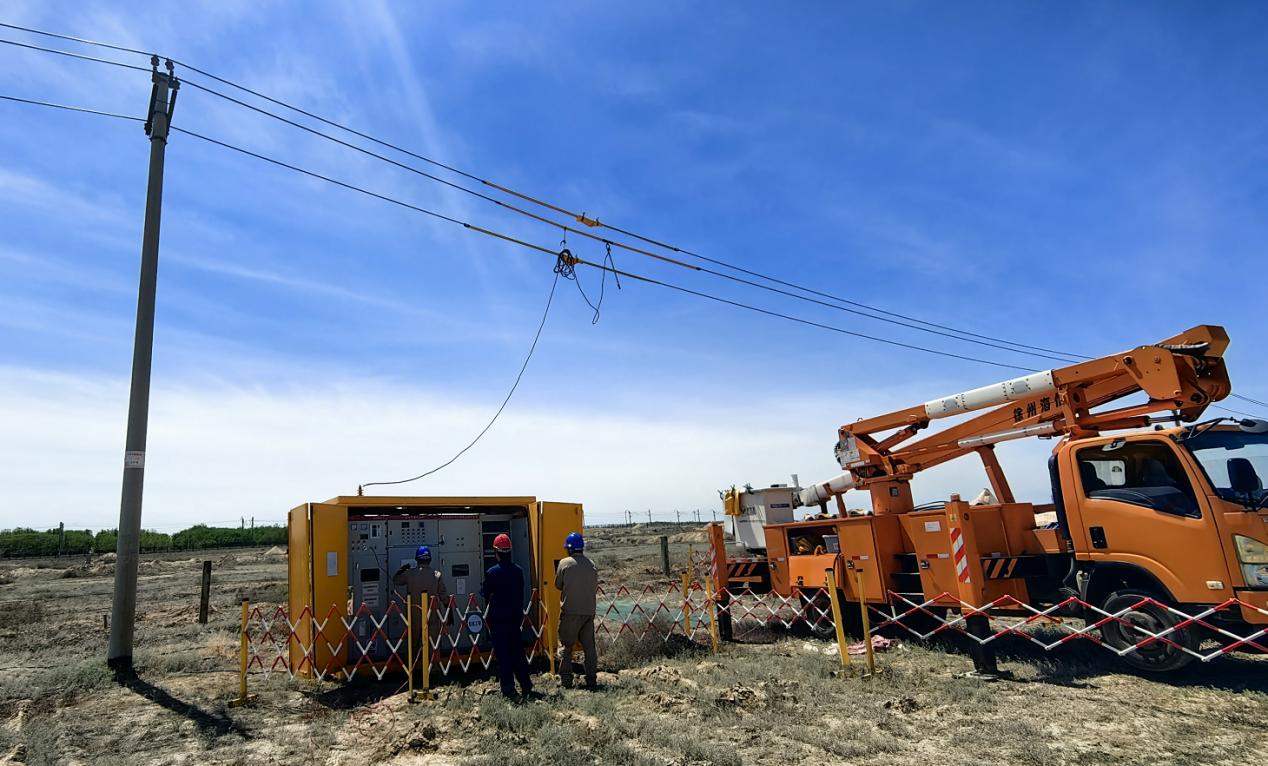

現場安裝情況
5月24日，國網烏魯木齊供電公司在米東區供電公司10kV某線完成首例配網行波測距型一二次融合柱上斷路器的測試驗證，模擬不同接地類型和接地電阻情況下的接地故障共9次，通過行波系統自動定位故障，誤差在200m內自動識別準確率80%，進一步驗證了設備的行波測距定位能力。

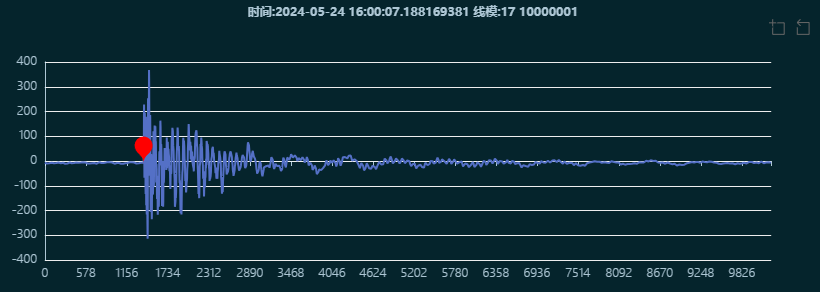

現場實驗采集到的行波錄波與零點判定算法

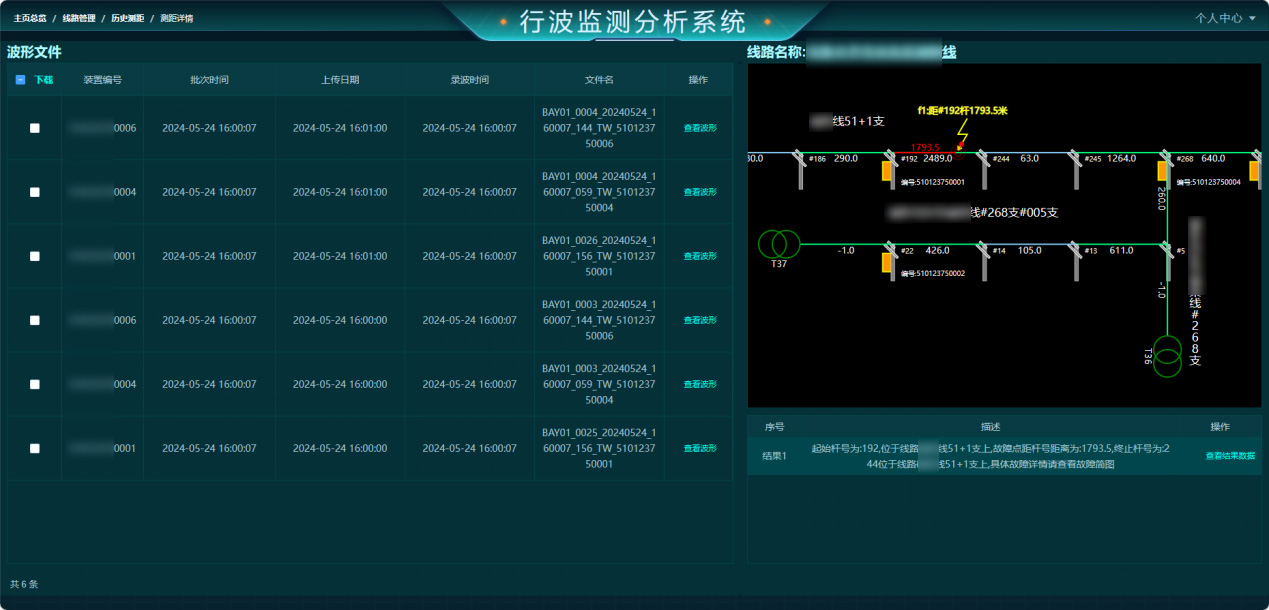

故障定位自動識別系統
路漫漫其修遠兮,吾將上下而求索。未來，興匯研發團隊將繼續探索行波測距技術在配電網線路故障定位全場景、工程化應用中遇到的問題，做好試點項目的數據分析，進一步驗證和優化測距定位系統功能，推動技術成果的廣泛應用，為各地配網供電可靠性提升提供有力支撐。
|
